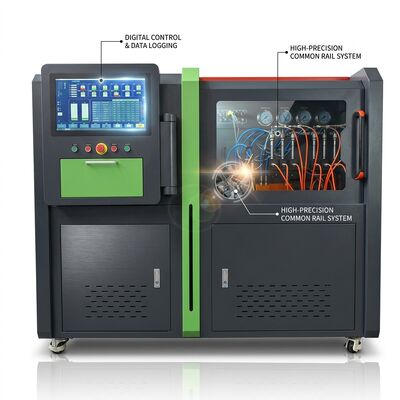

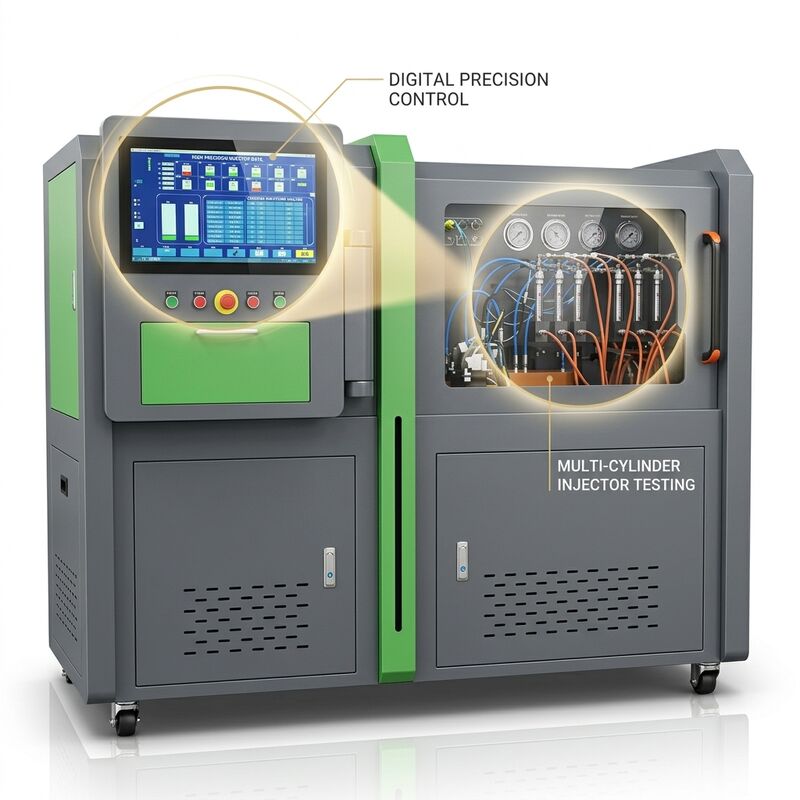

Banco di prova per pompa Common Rail CRP-HD ad alta portata con azionamento a ingranaggi da 18,5 kW, pressione di 2500 bar e portata di alimentazione del carburante di 60 L/H

Il banco di prova della pompa Common Rail a flusso elevato CRP-HD risponde a una lacuna critica nel mercato delle apparecchiature di prova diesel:capacità di testare e calibrare correttamente le pompe common rail di grande cilindrata utilizzate nei veicoli commerciali pesanti, macchine da costruzione, motori navali e applicazioni per locomotive.spesso con conseguente imprecisione delle misurazioni del flusso e usura prematura della pompa durante le proveIl CRP-HD risolve questo problema con un motore da 18,5 kW che fornisce un'azionamento ad alta coppia fino a 2500 bar.abbinato a un sistema di distribuzione di carburante ad alto flusso di proprietà in grado di sostenere una velocità di alimentazione di 60 litri all'ora "un aumento del 50% rispetto ai sistemi standard da 40 litri"Il grande serbatoio di olio da 30 litri con pompa di circolazione attiva garantisce una temperatura e una pulizia del carburante costanti durante le lunghe sessioni di prova.rendendo questo banco la scelta definitiva per i laboratori che servono i camion minerari, attrezzature portuali, raccoglitori e trattori a lungo raggio.

• 18Motore di azionamento ad alta coppia da 0,5 kW:Il motore a induzione pesante fornisce 120 Nm di coppia continua a bassi giri al minuto, essenziale per azionare gli elementi di pompaggio a grande cilindrata presenti nel CP3.4CP4.2, e pompe della serie HP5 senza caduta di velocità sotto carico.
• Sistema di distribuzione del carburante ad alto flusso di 60 L/h:Una pompa ad alta capacità dedicata fornisce olio di prova filtrato fino a 60 litri all'ora attraverso condotte di carburante interne di 12 mm,assicurare che la pompa sottoposta a prova non abbia mai fame di carburante di entrata anche a velocità di consegna massimeL'accuratezza del misuratore di portata è pari a ±0,5% della lettura su tutto il campo di misura.
• Serbatoio di olio esteso da 30 litri con circolazione attiva:Il serbatoio di grandi dimensioni è dotato di una pompa di circolazione integrata che muove continuamente l'olio attraverso il circuito di filtrazione e raffreddamento,prevenire la stratificazione termica e garantire una temperatura uniforme dell'olio di 40 ± 2°C in tutte le prese della bombola di provaDue filtri da 5 micron proteggono le linee di rifornimento e di ritorno.
• 2500 bar con sistema di rotaia pesante:L'insieme di rotaie comuni rinforzate è destinato ad un funzionamento continuo a 2500 bar con un fattore di sicurezza di 2,5x, con una protezione da sovrapressione del disco di scoppio impostata a 2800 bar.La rotaia incorpora quattro porte di sensori di pressione indipendenti per il monitoraggio ridondante.
• Sistema di trasmissione a trasmissione:A differenza dei concorrenti a cinghia, il CRP-HD utilizza un gruppo di ingranaggi elicoidali in acciaio rinforzato con lubrificazione a bagno d'olio, offrendo un trasferimento di potenza a scivolo zero e una durata di vita progettata superiore a 30,000 ore di funzionamento tra le riparazioni maggiori.
• Controllo PLC industriale con touch screen:Uno schermo touch colorato da 10 pollici in esecuzione su un controller PLC dedicato fornisce una visualizzazione grafica in tempo reale di curve di pressione, portata, coppia, giri al minuto e temperatura.I programmi di prova possono essere configurati con sequenze di rampe e di tenuta in più fasi per una caratterizzazione completa della pompa.
• Torre di raffreddamento integrata con controllo della temperatura:Una torre di raffreddamento a circuito chiuso dotata di termostato elettronico mantiene la temperatura dell'olio di prova entro ± 1 °C del punto di regolazione, fondamentale per le misurazioni accurate del flusso che variano in funzione della viscosità dell'olio.Il sistema è destinato a funzionare ininterrottamente 24 ore su 24 a temperature ambientali fino a 45°C..

Il CRP-HD è progettato appositamente per i concessionari di macchine pesanti, i centri di manutenzione della flotta mineraria, i laboratori delle autorità portuali,e grandi impianti indipendenti di iniezione diesel che forniscono servizi al settore dei veicoli commerciali e dei motori industrialiLa sua capacità di flusso elevato è essenziale per la calibrazione accurata delle pompe common rail di grande cilindrata, dove i banchi standard da 40 L/H producono misurazioni errate del flusso a causa della carenza di ingresso.Il banco è altrettanto utile per i centri di servizio marittimi diesel che forniscono servizi ai motori delle imbarcazioni da lavoro e delle navi costiere, i depositi di manutenzione ferroviaria che testano sistemi ferroviari comuni per locomotive e i rivenditori di macchinari agricoli che supportano le flotte di trattori e raccoglitori equipaggiati con rotaie sempre più comuni.I laboratori di ricerca e sviluppo che valutano i progetti di pompe common rail ad alto flusso di prossima generazione si affidano al CRP-HD per la sua precisione di misurazione e la sua robusta capacità di funzionamento continuo.

Ogni CRP-HD viene spedito in una cassa di compensato fumigato conforme alla norma ISPM 15 rinforzata con indicatori di urto e inclinazione integrati per il monitoraggio logistico.La torre di raffreddamento è trasportata in un compartimento imbottito separato all'interno della cassa principaleIl pacchetto comprende un set standard di adattatori di montaggio per pompe BOSCH, DENSO, DELPHI e SIEMENS, un completo tubo ad alta pressione e un kit di montaggio in acciaio inossidabile.due filtri di ricambio da 5 micron, manuale di funzionamento e manutenzione stampato in inglese con diagrammi delle parti esplose, e una garanzia standard di due anni con prolungamento opzionale a tre o cinque anni.Il tempo di consegna standard è di 20-30 giorni lavorativiLa messa in servizio in loco e la formazione degli operatori sono disponibili come servizi premium con l'impiego di ingegneri di fabbrica in tutto il mondo.
